LY-12S精密無心磨床
產品信息
產品類別：無心磨床
關鍵詞：磨床,無心,精密,LY-12S
點擊率：
發布時間：2023-07-07 11:14:01
全國服務熱線：13502857891-步小姐(微信）
產品詳情

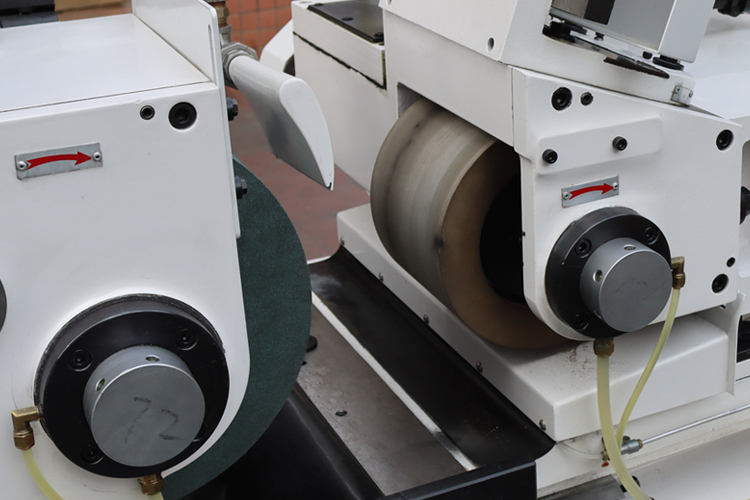

LY-12S精密無心磨床
1、機床及構件采用米漢納鑄鐵FC30一次鑄成，經人工正?；療崽幚?，再經過六個月以上自然時效處理，構件加工采用YASDA、MITSUI SEIKI、TOSHIBA 、ELB等設備一次裝夾加工，精密尺寸可達微米級，確保設備基礎構件高精度。
2﹑主軸系統
主軸采用 SNCM-21H合金鋼，經調質、滲碳熱處理后再經計算機控制深冷處理，其表層硬度達 HRC-62°以上，單邊有效硬化層達1.5mm以上
3﹑調整輪主軸驅動馬達采用臺灣臺達伺服馬達(YAS KAWA)Servo Motor，12S轉速控制 0~320rpm數控，調整到線速度，當調整輪外徑變化時仍可保持相同的線速度，保證了加工工件的精度和光潔度
項 目
單位
型號LY-12S
加工范圍(直徑)
Mm
0.5-40
研磨輪尺寸(外徑*寬*內徑)
Mm
Φ305*150*Φ120
調整輪尺寸(外徑*寬*內徑)
Mm
Φ205*150*Φ90
研磨輪轉速
RPM
1950
調整輪轉速（無級變速）
RPM
0-320
砂輪驅動馬達
KW
5.5
調整輪馬達（伺服電機）
KW
2
油壓泵驅動馬達
KW
0.75
冷卻泵驅動馬達
KW
0.125
調整輪進刀手輪
Mm
3.5/轉 0.02/刻度
調整輪微調手輪
Mm
0.1/轉 0.001/刻度
工作臺進刀手輪
Mm
7/轉 0.05/刻度
工作臺微調整手輪
Mm
0.2/轉 0.001/刻度
修整進刀手輪
Mm
1.5/轉 0.01/刻度
調整輪傾斜角度
Deg
+5°～-3°
調整輪回轉角度
Deg
±6°
機械尺寸
Mm
1800×1400×1450mm
裝箱尺寸
Mm
2350×1650×1770mm
機械重量
Kg
1800
裝箱重量
Kg
2000
標準附件
序號
項 目
數量
1
砂輪
1塊
2
調整輪
1塊
3
主軸
2套
4
法蘭
2套
5
液壓工作站及油泵
1套
6
傳動絲桿
2套
7
電器系統及開關等
1套
8
潤滑油系統
1套
9
砂輪電機
1臺
10
伺服電機
1臺
11
工作燈
1組
12
鉆石修刀筆
2支
13
水泵
1套
14
刀架及刀板
2套
15
工具箱及維護工具
1套
16
機床水平基礎螺絲及基礎腳墊
1套
17
法蘭拔具組
1套
選配附件
序號
項目名稱
數量
1
紙帶過濾裝置
1套
2
鐵屑分離機
1臺
3
備用法蘭
1套
4
自動送收料裝置
1套
